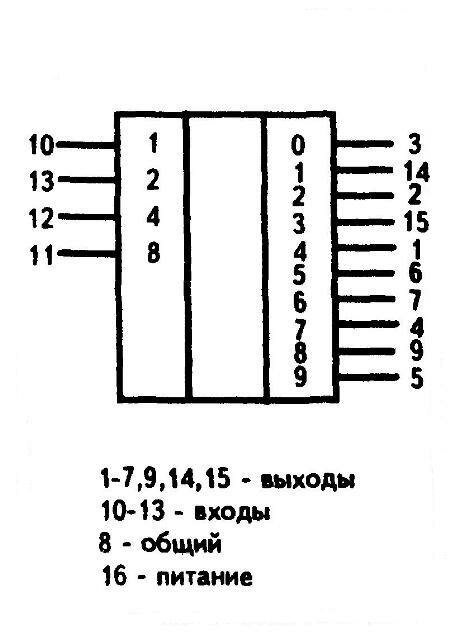

К561ИД1 К176ИД1(CD4028A, CD4028)
 |
 |
 |
 |

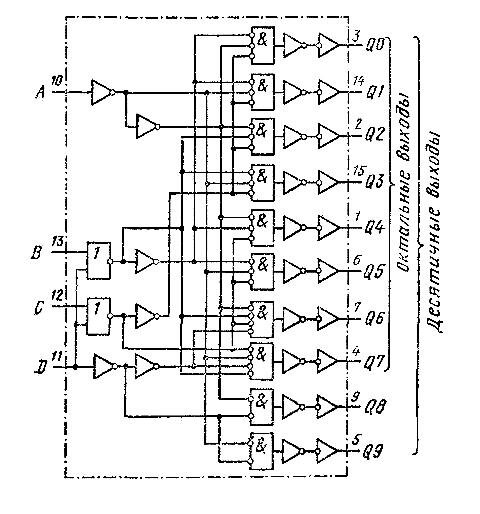

Микросхемы К561ИД1 и К176ИД1 (CD4028A, CD4028) — универсальный дешифратор. Дешифраторы К561ИД1, К176ИД1 (CD4028A, CD4028) применяется для преобразования входного четырехразрядного двоично-десятичного кода в десятичный или четырехразрядного двоичного в октальный. Дешифраторы К561ИД1, К176ИД1 (CD4028A, CD4028) имеют десять выходов (при октальном, восьмеричном коде используются восемь выходов), а также четыре входа А — D (для получения остального кода необходимы только три входа А — С). Вход D, если на нём напряжение высокого уровня, используется как запрещающий при остальном преобразовании. Если вход D не используется, то на него следует подать ноль напряжения. Все состояния дешифраторов К561ИД1, К176ИД1 (CD4028A, CD4028) перечислены в таблице, где А — вход младшего разряда.
Время задержки распространения от входов до выходов не превышает 290 нс, время установления — менее 150 нс.
На рисунке показана схема преобразователя четырехразрядного кода в десятичный или шестнадцатиричный, т. е. гексадецимальный. Для этой схемы дана таблица кодов. В таблице в первых четырех колонках D—А последовательно перечислено 16 возрастающих состояний двоичного кода от 0000 до 1111. Последующие две колонки отведены гексадецимальным кодам: двоичному и коду Грея, колонки 7...10 содержат четырехразрядные десятичные коды: код «без трех», код Грея «без трех», код Айкена, код формата 4-2—2—1, В колонке номеров выходов указаны выходные высокие уровни. Выбрав номер выхода N (от О до 15), по строке, где зафиксировано, что на этом выходе появилось напряжение высокого уровня, можем определить, какая цифра соответствует в данной ситуации каждому из шести вышеперечисленных кодов. В кодах «без трех» не используются три комбинации, где мало младших единиц В (или наоборот, мало младших нулей Н).
Зарубежным аналогом микросхемы К561ИД1 является микросхема CD4028A, а зарубежным аналогом микросхемы К176ИД1 является микросхема CD4028.

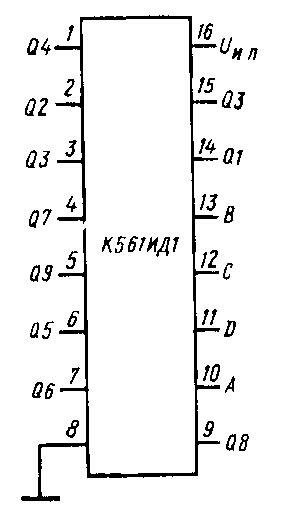

| Напряжение питания | 3-15 В | Ток потребления при максимальном напряжении питания | 1 мА |
| Время задержки распространения | 290 нс | Выходной ток низкого уровня | 0,45 мА |
| Температура окружающей среды | -45...+85оС |
| Корпус микросхемы | 238.16-1 |
| Вход | Коды | Номер выхода | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | C | B | A | Код двоичный 4 бита | Код Грея 4 бита | Код "без трёх" | Код Грея "без трёх" | Код Айкена | Код 4-2-2-1 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| Н | Н | Н | Н | 0 | 0 | 0 | 0 | В | |||||||||||||||||
| Н | Н | Н | В | 1 | 1 | 1 | 1 | В | |||||||||||||||||
| Н | Н | В | Н | 2 | 3 | 0 | 2 | 2 | В | ||||||||||||||||
| Н | Н | В | В | 3 | 2 | 0 | 3 | 3 | В | ||||||||||||||||
| Н | В | Н | Н | 4 | 7 | 1 | 4 | 4 | В | ||||||||||||||||
| Н | В | Н | В | 5 | 6 | 2 | 3 | В | |||||||||||||||||
| Н | В | В | Н | 6 | 4 | 3 | 1 | 4 | В | ||||||||||||||||
| Н | В | В | В | 7 | 5 | 4 | 2 | В | |||||||||||||||||
| В | Н | Н | Н | 8 | 15 | 5 | В | ||||||||||||||||||
| В | Н | Н | В | 9 | 14 | 6 | 5 | В | |||||||||||||||||
| В | Н | В | Н | 10 | 12 | 7 | 9 | 6 | В | ||||||||||||||||
| В | Н | В | В | 11 | 13 | 8 | 5 | В | |||||||||||||||||
| В | В | Н | Н | 12 | 8 | 9 | 5 | 6 | В | ||||||||||||||||
| В | В | Н | В | 13 | 9 | 6 | 7 | 7 | В | ||||||||||||||||
| В | В | В | Н | 14 | 11 | 8 | 8 | 8 | В | ||||||||||||||||
| В | В | В | В | 15 | 10 | 7 | 9 | 9 | В | ||||||||||||||||
