7485
Описание
Микросхема 7485 сравнивает два 4-разрядных слова и определяет, равны они или нет.
Работа схемы

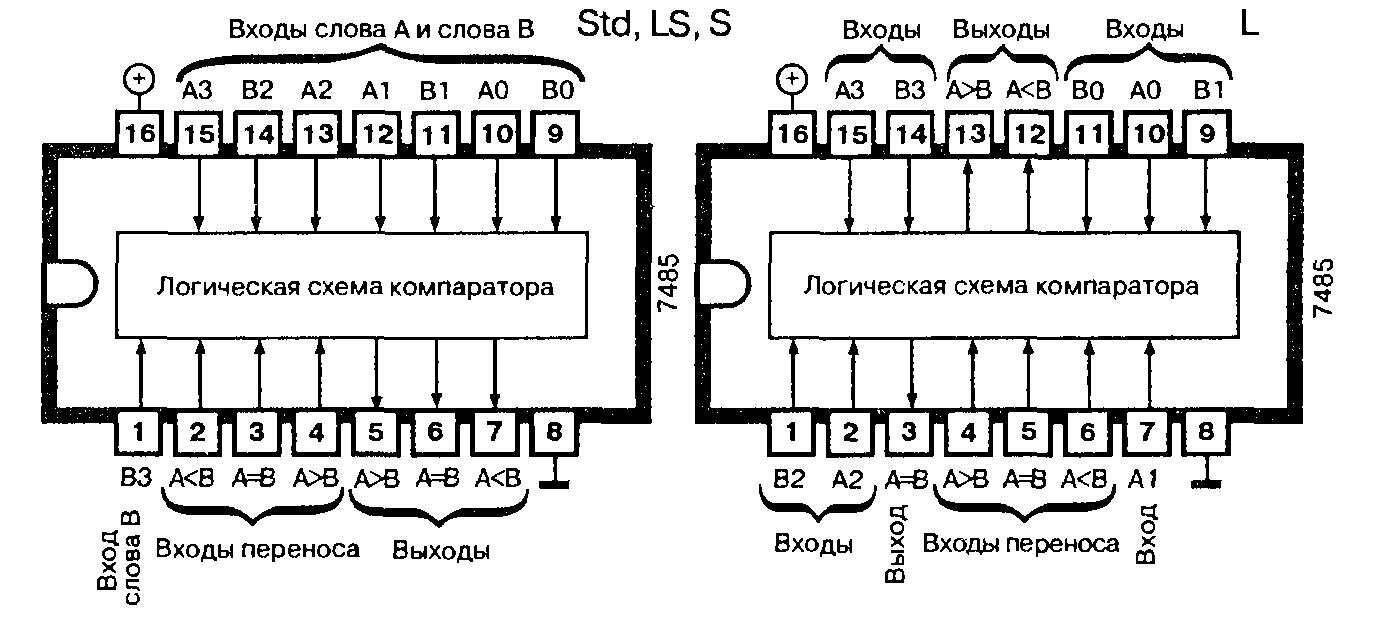

Оба сравниваемых слова А и В поступают на соответствующие входы микросхемы 7485. Младшие разряды подаются на входы А1 и В1, а старшие — на входы А4 и В4.
Если необходимо сравнить только 4-разрядные слова, то на вход переноса микросхемы 7485 А=В подается напряжение высокого, а на входы переноса А>В и А<В — низкого уровня. Если оба слова равны по величине, на выходе А=В формируется напряжение высокого уровня. Если слово А больше слова В, на выходе А>В формируется напряжение высокого уровня. Если слово А меньше слова В, на выходе А<В устанавливается напряжение высокого уровня. На остальных выходах формируется напряжение низкого уровня.
Когда микросхема 7485 сравнивает 8-разрядные слова, то выходы первой ступени 4-разрядного компаратора (младшие разряды) соединяются с входами переноса второй ступени. В этом случае результат сравнения получают на выходах 4-разрядного компаратора старших разрядов.
Применение
Управление серводвигателями.
Производится следующая номенклатура микросхем: 7485, 74F85, 74L85, 74LS85, 74S85.
Тип микросхемы | 7485 | 74F85 | 74LS85 | 74S85 |
---|---|---|---|---|
Стандартное время сложения , нс | 23 | 7 | 24 | 11 |
Ток потребления, мА | 55 | 40 | 10 | 73 |
Входы сравнения | Входы каскадного включения | Выходы | |||||||
---|---|---|---|---|---|---|---|---|---|
A3, B3 | A2, B2 | A1, B1 | A0, B0 | A>B | A<B | A=B | A>B | A<B | A=B |
A3>B3 | X | X | X | X | X | X | 1 | 0 | 0 |
A3<B3 | X | X | X | X | X | X | 0 | 1 | 0 |
A3=B3 | A>B2 | X | X | X | X | X | 1 | 0 | 0 |
A3=B3 | A<B2 | X | X | X | X | X | 0 | 1 | 0 |
A3=B3 | A2=B2 | A1>B1 | X | X | X | X | 1 | 0 | 0 |
A3=B3 | A2=B2 | A1<B1 | X | X | X | X | 0 | 1 | 0 |
A3=B3 | A2=B2 | A1=B1 | A0>B0 | X | X | X | 1 | 0 | 0 |
A3=B3 | A2=B2 | A1=B1 | A0<B0 | X | X | X | 0 | 1 | 0 |
A3=B3 | A2=B2 | A1=B1 | A0=B0 | 1 | 1 | 0 | 1 | 0 | 0 |
A3=B3 | A2=B2 | A1=B1 | A0=B0 | 0 | 1 | 0 | 0 | 1 | 0 |
A3=B3 | A2=B2 | A1=B1 | A0=B0 | 0 | 0 | 1 | 0 | 0 | 1 |
A3=B3 | A2=B2 | A1=B1 | A0=B0 | X | X | 1 | 0 | 0 | 1 |
A3=B3 | A2=B2 | A1=B1 | A0=B0 | 1 | 1 | 0 | 0 | 0 | 0 |
A3=B3 | A2=B2 | A1=B1 | A0=B0 | 0 | 0 | 1 | 1 | 1 | 0 |
A3=B3 | A2=B2 | A1=B1 | A0=B0 | 0 | 1 | 1 | 0 | 1 | 1 |
A3=B3 | A2=B2 | A1=B1 | A0=B0 | 1 | 0 | 1 | 1 | 0 | 1 |
A3=B3 | A2=B2 | A1=B1 | A0=B0 | 1 | 1 | 1 | 1 | 1 | 1 |
A3=B3 | A2=B2 | A1=B1 | A0=B0 | 1 | 1 | 0 | 1 | 1 | 0 |
A3=B3 | A2=B2 | A1=B1 | A0=B0 | 0 | 0 | 0 | 0 | 0 | 0 |
