74165

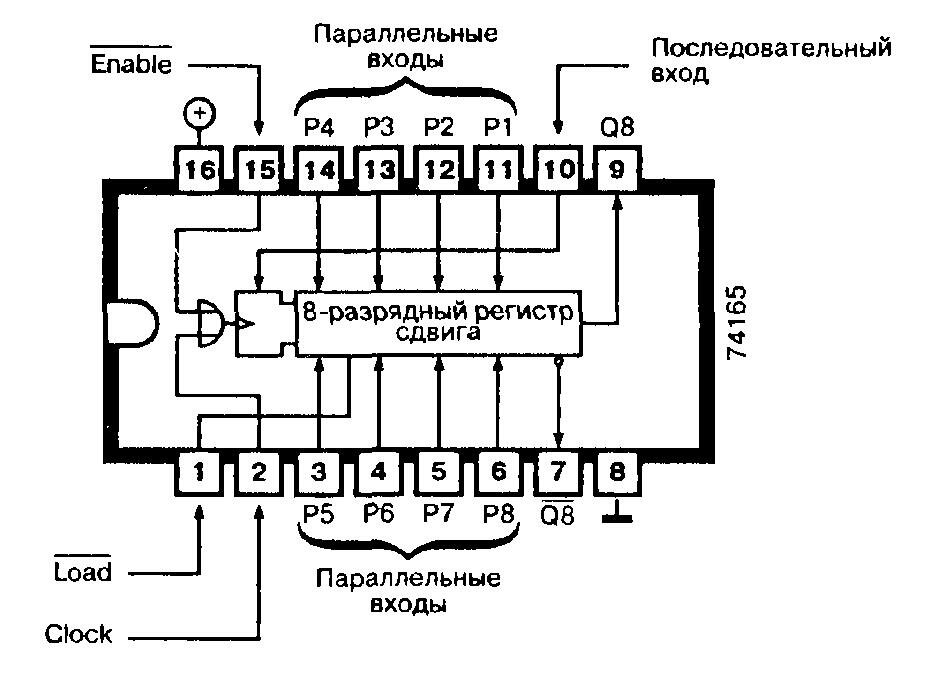

Микросхемы: 74165, 74ALS165, 74L165, 74LS165 - 8-разрядный регистр сдвига

Описание

Микросхема 74165 содержит 8-разрядный регистр сдвига вправо с последовательным или параллельным вводом информации и последовательным ее выводом.

Работа схемы

В нормальном режиме работы на разрешающий вход Enable подается напряжение низкого уровня. Каждый перепад напряжения на входе тактовых импульсов Clock с низкого уровня на высокий (положительный фронт) сдвигает данные вправо на один разряд.

Регистр сдвига 74165 загружается через параллельные вводы информации Р1 — Р8, когда на вход загрузки Load поступает кратковременный импульс напряжения низкого уровня. Процесс загрузки регистра не зависит от входа тактовых импульсов. Данные, находящиеся на последовательном входе информации (вывод 10), поступают в регистр при каждом положительном фронте тактового импульса (это происходит, если сигнал на выводе 10 имеет напряжение высокого уровня).

Последовательный вывод информации с микросхемы 74165 осуществляется на выходе Q8 и на инверсном выходе Q8.

Подачу тактовых импульсов можно заблокировать, если разрешающий вход микросхемы 74165 Enable получит напряжение высокого уровня. Благодаря логической связи ИЛИ вход тактовых импульсов Clock и разрешающий вход Enable взаимозаменяемы.

Аналогом микросхемы 74165, но с дополнительным входом сброса, является микросхема 74166.

Применение

Преобразование параллельного кода в последовательный, буферные запоминающие устройства.

Производится следующая номенклатура микросхем: 74165, 74ALS165, 74L165, 74LS165.


Технические данные


Тип микросхемы 74165 74ALS165 74LS165
Максимальная рабочая частота, МГц 20 60 25
Ток потребления, мА 42 16 21



Состояние микросхемы 74165


Входы Функция
Сдвиг/загрузка
Shift/Load
Clock Enable
0 X X Параллельная загрузка
1 1 X Без изменений
1 X 1 Без изменений
1 0 фронт тактового импульса Сдвиг
1 фронт тактового импульса 0 Сдвиг
