74156

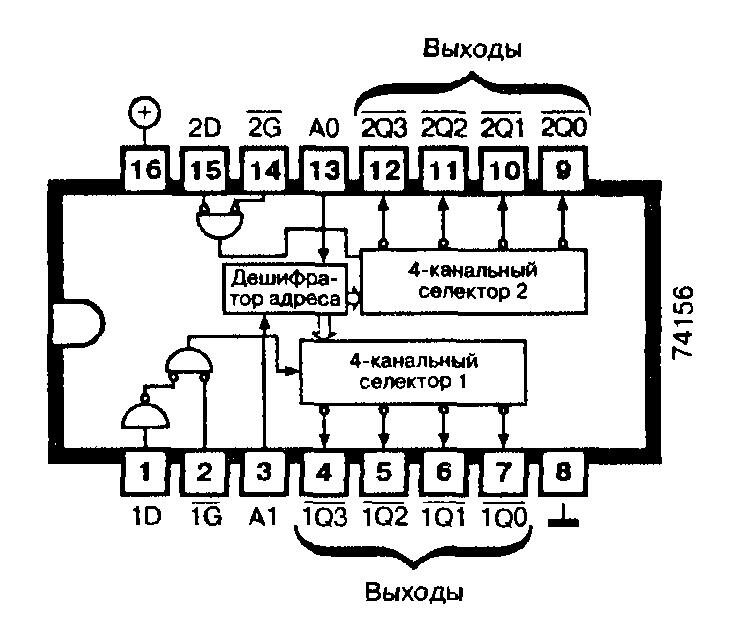

Микросхемы 74156, 74LS156 - два двухразрядных дешифратора/демультиплексора

Описание

Микросхема 74156 (74LS156) содержит два 2-разрядных многоканальных распределительных устройства данных с общей адресацией. Микросхема 74156 (74LS156) имеет выходы с открытым коллектором.

Работа схемы

По функциональному назначению и расположению выводов микросхема 74156 (74LS156) аналогична 74155, но имеет выходы с открытым коллектором.

Применение

Два 2-разрядных шифратора двоичных кодов, 3-разрядный дешифратор двоичных кодов, сдвоенный демультиплексор, демультиплексор 1 — 8, последовательно-параллельный преобразователь.

Производится следующая номенклатура микросхем: 74156, 74LS156.


Технические данные


Тип микросхемы 74156 74LS156
Максимальное выходное напряжение, В 5,5 5,5
Время задержки прохождения сигнала, нс 21 32
Ток потребления, мА 25 6
