К155ТМ2, КМ155ТМ2 (7474)







К155ТМ2, КМ155ТМ2 7474 SN7474N, SN7474J условное графическое обозначение

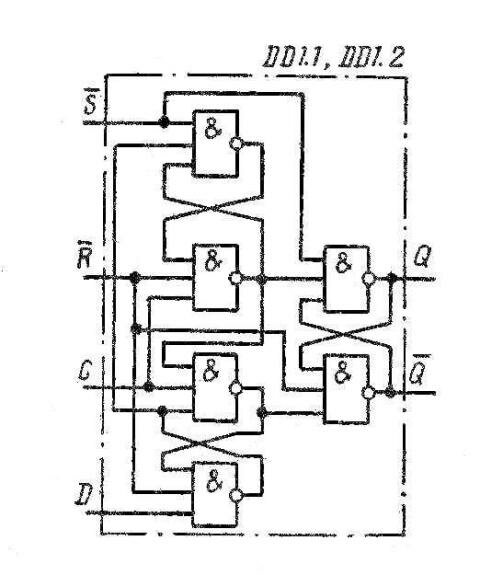

К155ТМ2, КМ155ТМ2 7474 SN7474N, SN7474J структурная схема

К155ТМ2, КМ155ТМ2 7474 SN7474N, SN7474J функциональная схема




К155ТМ2, КМ155ТМ2 7474 SN7474N, SN7474J цоколёвка

Микросхемы К155ТМ2, КМ155ТМ2 (7474) содержат два независимых D-триггера, имеющих общую цепь питания. Триггера срабатывают по положительному фронту тактового сигнала. У каждого триггера есть входы D, S и R а также комплиментарные выходы Q и Q. Входы S и R — асинхронные, потому что они работают (сбрасывают состояние триггера) независимо от сигнала на тактовом входе; активный уровень для них — низкий. Сигнал от входа D передается на выходы Q и Q по положительному перепаду импульса на тактовом входе С (от Н к В). Чтобы триггер К155ТМ2, КМ155ТМ2 (7474 переключился правильно (т.е. согласно та6лицы), уровень на входе D следует зафиксировать заранее, перед приходом тактового перепада. Защитный интервал должен преврашать время задержки распространенная сигнала в триггере. Если на входы S и R триггеров одновременно подаются напряжения низкого уровня, состояние выходов Q и Q окажется неопределенным. Загрузить в триггер входные уровни В или Н (т.е. 1 или 0) можно, если на входы S и R подать направления высокого уровня.

Асинхронная установка нужного сочетания уровней на выходах получится,когда на входит S и R поданы взаимнопротивоположные логические сигналы. В это время входы С и D отключены. Функциональное обозначение и цоколёвка микросхем К155ТМ2, КМ155ТМ2 (7474) показана рисунках.

Зарубежным аналогом микросхем К155ТМ2, КМ155ТМ2 являются микросхемы 7474, SN7474N, SN7474J.



Состояние тригера К155ТМ2, КМ155ТМ2 (7474)


Режим работы Вход Выход
S R C D Q Q
Асинхронная установка Н В х х В Н
Асинхронный сброс В Н х х Н В
Неопределённость Н Н х х В В
Загрузка 1 (установка) В В В В Н
Загрузка 0 (сброс) В В Н Н В
