К561ТМ3 и CD4042A

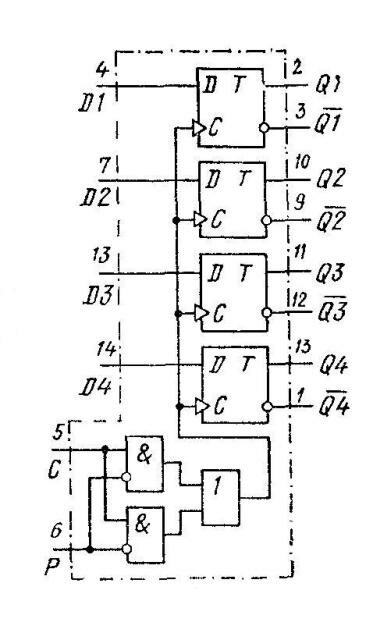

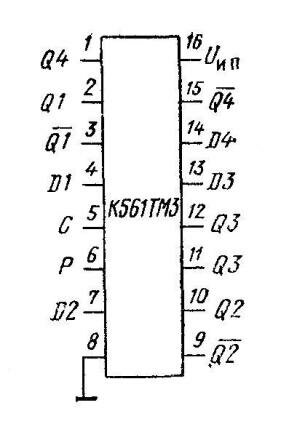

К561ТМЗ - функциональная схема К561ТМ3 - цоколёвка микросхемы

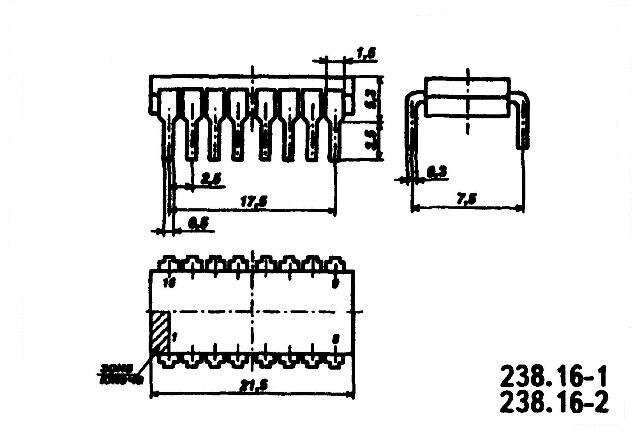

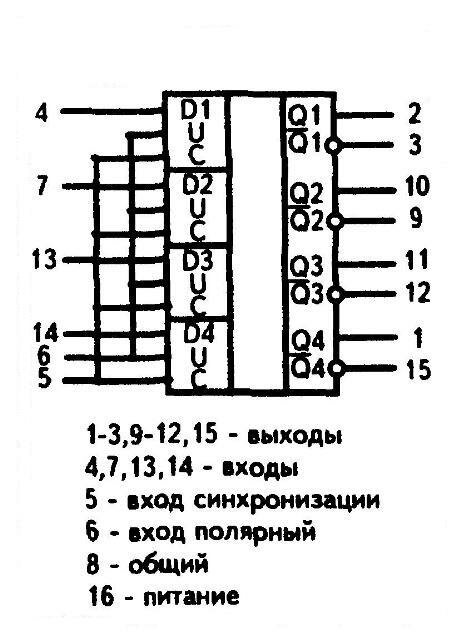

К561ТМ3 - условное графическое изображение К561ТМ3 - корпус микросхемы

Микросхема К561ТМ3 содержит четыре D-триггера каждый из которых имеет индивидуальный вход 0 и два выхода Q и Q. Однако вход тактового импульса С общий. Кроме того, имеется общий вход переключателя полярности Р. Если на входе Р — низкий уровень, информация от входа D появится на выходах Q и Q во время низкого уровня тактового импульса С. Если на входе Р — высокий уровень, передача данных будет иметь место при высоком уровне на входе С.

Если на входе С наблюдается перепад (положительный при Р=О и отрицательный при Р=1), информация, присутствующая во время этого перепада на входе D, задерживается до прихода тактового импульса противоположной полярности. Сигналы управления каждым триггером в К561ТМ3 сведены в таблицу. Длительность тактового импульса должна превышать 120 нс, время хранения состояния. триггера также более 120 нс.

Зарубежным аналогом микросхемы К561ТМ3 является микросхема CD4042A.

К561ТМ3 - технические данные


Входы управления C,P
Тип выхода Q,Q
Управление по входу С В или Н
Напряжение питания 3...15 В
Ток потребления 0,14 мА
Время задержки распространения 1260 нс
Выходной ток низкого уровня 0,18 мА
Температура окружающей среды -45...+85оС

Состояние TM-триггера К561ТМ3


Вход Выход Q
C P
0 0 Трансляция D
фронт тактового импульса 0 Фиксация D
1 1 Трансляция D
спад тактового импульса 1 Фиксация D
