К561ЛА7 и К176ЛА7

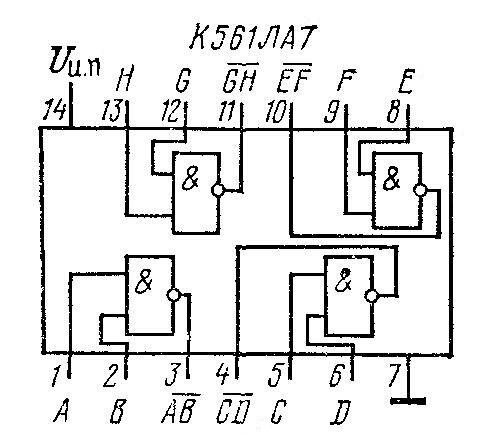

К561ЛА7 - структурная схема

К561ЛА7 - условное графическое изображение К561ЛА7 - корпус микросхемы

Микросхемы К176ЛА7 и К561ЛА7 содержат по четыре двухвходовых базовых элемента И с инверсией выходного сигнала. Технические данные можно посмотреть в таблице.

Зарубежным аналогом микросхем 164ЛА7 и К176ЛА7 является микросхема CD4011, а микросхем 564ЛА7 и К561ЛА7 микросхема CD4011A




К561ЛА7 - технические данные


Ток потребления при низком уровне на выходе и напряжении источника питания 18 В. 0,15 мА
Время задержки распространения при включении 220 нс
Время задержки распространения при выключении 220 нс
Выходной ток высокого уровня 0,42 мА
Выходной ток низкого уровня 0,42 мА
Температура окружающей среды -45...+85оС

К561ЛА7 - состояние одного логического элемента И


Вход Выход
АВ
A B
Н Н В
Н В В
В Н В
В В Н
