Микросхемы К561КТ3 (CD4066A)

Микросхемы К561КТ3 (CD4066A).

Поиск по сайту

К561КТ3 (CD4066A)

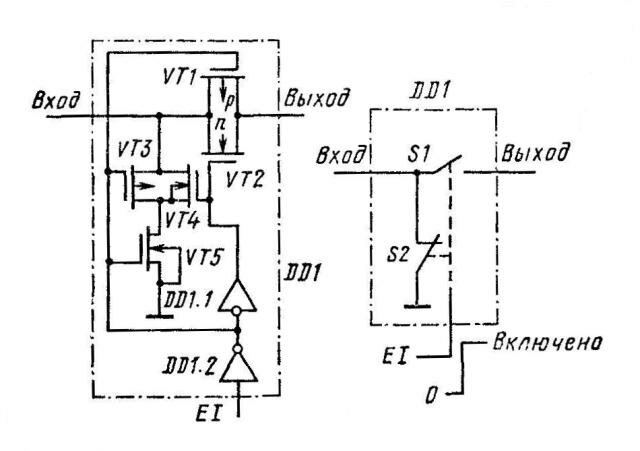

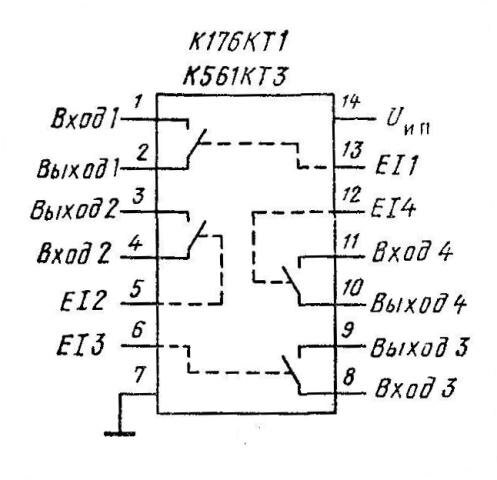

К561КТ3 - функциональная схема и цоколёвка К561КТ3 - схема и эквивалент одного канала

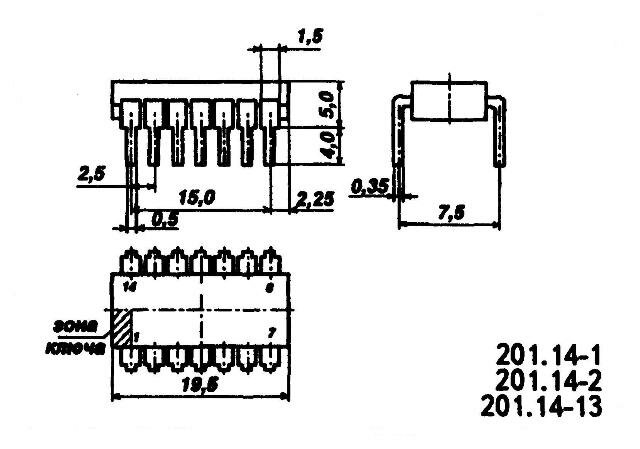

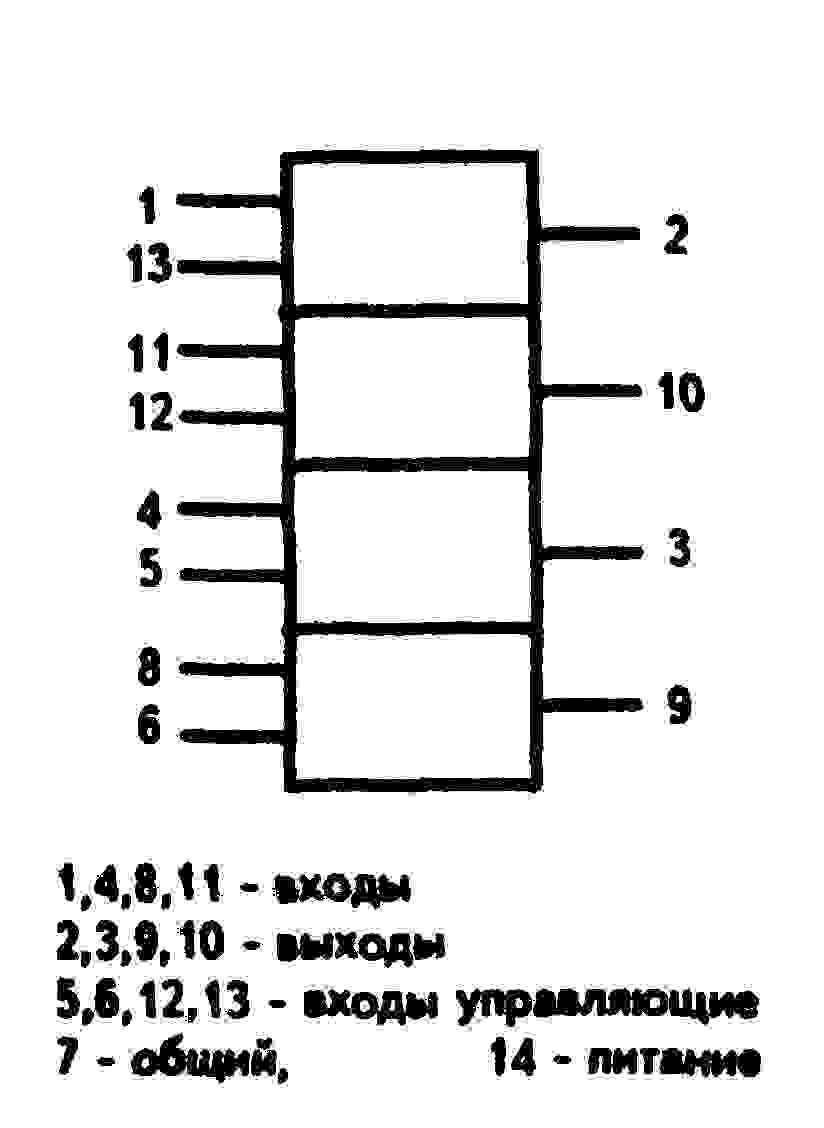

К561КТ3 - условное графическое изображение К561КТ3 - корпус микросхемы

Микросхема К561КТ3 ( CD4066A ) — это четырехканальный коммутатор цифровых и аналоговых сигналов. Каждый ключ имеет вход и выход сигнала, а также вход разрешения прохождення сигнала EI. В К561КТ3 ( CD4066A ) — ключ двойной, оппозитный: когда проходной канал разомкнут, вход заземляется, если канал замкнут, то вход его отмыкается от нуля напряжения. Управляются оба «контакта» также от одного входа EI. Активный уровень на входе EI, замыкающий канал,для К561КТ3 ( CD4066A ) — высокий.

Канал проводимости в коммутаторах К561КТ3( CD4066A ) двунаправленный. Канал пропустит цифровые уровни с амплитудой до Uи.п, либо аналоговые с амплитудой (от пика до пика) до Uи.п/2. При нагрузке 10 кОм на частоте 10 кГц отношение сигналов на выходе канала в замкнутом и разомкнутом состояниях не хуже 65дБ. Степень изоляции управляющей цепи EI от канала соответствует сопротивлению 1012 Ом. Прохождение сигнала с частотой 900 кГц (при нагрузке 1 кОм) из канала в канал оценивается величиной — 50 дБ.

Коммутатор К561КТ3 ( CD4066A ) имеет существенно меньшее сопротивление включенного канала чем у К176КТ1. Двойной контакт в ключе нейтрализует влияние переходного процесса изменения сопротивлении канала при его замыкании. Однако этот коммутатор нельзя применять в аналоговых схемах мгновенной памяти (схемах выборки-хранения). Кроме того, в ряде случаев потребуется установить последовательный резистор ограничения тока, стекающего от источника сигнала через входной вывод (1, 4, 8 или 11) на землю, чтобы обезопасить ключ, параллельный источнику сигнала. Для коммутатора К561КТ3 ( CD4066A ): сопротивление включенного канала — 80 Ом (согласование между каналами с точностью +5 Ом), сопротивление входа управления — 1012 Ом.

Зарубежным аналогом микросхемы К561КТ3 является микросхема CD4066A.

К561КТ3 - технические данные


Напряжение питания 3-15 В
Ток потребления при напряжении питания 10 В 0,2 мА
Максимальный выходной ток при напряжении питания 10 В 1 мА
Ток утечки закрытого канала 0,2 мкА
Время задержки распространения 25 нс
Количество каналов 4
Температура окружающей среды -45...+85оС
Корпус микросхемы 201.14-1
