К561КП1 ( CD4052A )

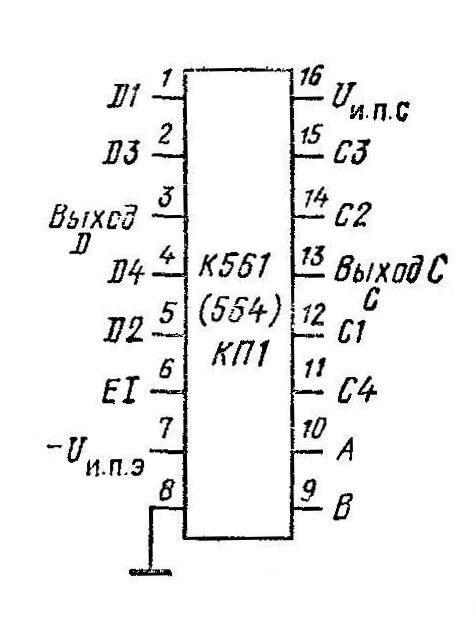

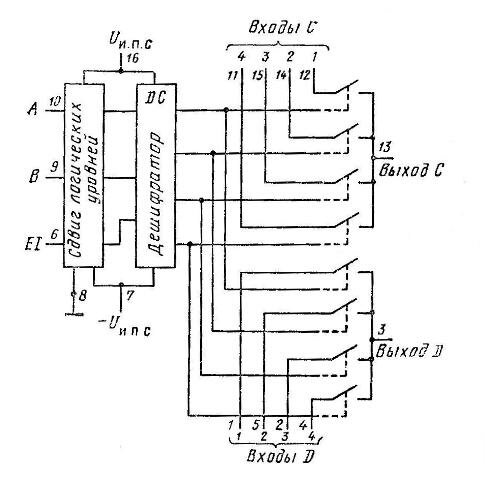

К561КП1 - функциональная схема К561КП1 - цоколёвка
К561КП1 - схема подключения для однополярного сигнала К561КП1 - схема подключения для двух полярного сигнала

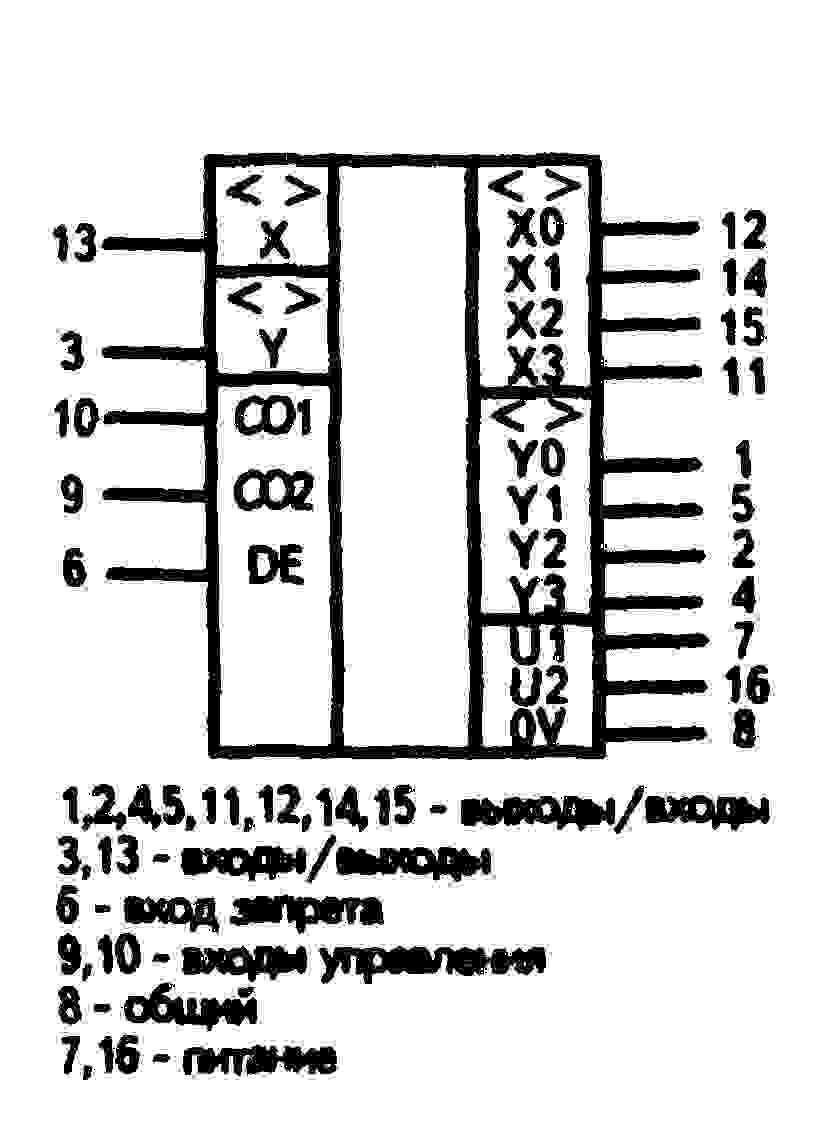

К561КП1 - условное графическое изображение К561КП1 - корпус микросхемы
К561КП1 - дифференциальный коммутатор

Микросхемы К561КП1 ( CD4052A ) — мультиплексор, содержащий восемь каналов коммутации цифровых и аналоговых сигналов. У микросхемы К561КП1 ( CD4052A ) восемь каналов организованы как четырехканальный дифференциальный коммутатор. Мультиплексор имеет два вывода питания: положительное Uи.пC подается на вывод 16, на вывод 7 может быть подано отрицательное напряжение — Uи.пЭ.

Мультиплексор имеет вход разрешения EI. Если на нём присутствует высокий уровень, то все каналы размыкаются. Номер включенного канала, соответствующий коду входов, можно определить по таблице. Сопротивление включенного канала при Uи.пС = 5 В находится в пределах 0,5... 2,5 кОм, при Uи.пС = 15 В оно существенно уменьшается (0,13...0,28 кОм).

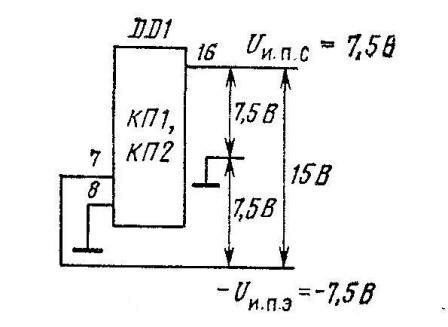

На рисунке показано однополярное включение для К561КП1 ( CD4052A ). Если на вывод 7 подать отрицательное напряжение питания — Uи.пЭ, то получим возможность пропускать симметричный двухполярный аналоговый сигнал. В данном случае его амплитуда (от пика до пика) сможет достигать +7,5 В, т, е. от —Uи.пЭ до Uи.пС. Адресные и логические сигналы в любом из этих режимов должны иметь в качестве нуля напряжение низкого уровня.

Рассмотрим пример применения дифференциального коммутатора К561КП1 ( CD4052A ). От источников Ul — U4, не имеющих общей точки, сигналы через коммутатор-мультиплексор попадают на дифференциальный усилитель сигналов линии, далее проходят по двухпроводной линии связи на дифференциальный приемник и коммутатор-демультнплексор, на выходах которого последовательно получаем выборки сигналов Ul — U4. Таким способом уплотняют сигналы в двухпроводной линии ( четыре сигнала передаем по одной линии),

Зарубежным аналогом микросхемы К561КП1 является микросхема CD4052A.

К561КП1 - технические данные


Напряжение питания 3-15 В
Ток потребления при максимальном напряжении питания 0,2 мА
Минимальное сопротивление нагрузки 1000 Ом
Время задержки распространения 1800 нс
Количество входов управления 1
Количество адресных входов 2
Температура окружающей среды -45...+85оС
Корпус микросхемы 238.16-1

Управление каналами в мультиплексоре К561КП1


Вход Включёный канал
E1 B A
0 0 0 (1C, 1D)
0 0 1 (2C, 2D)
0 1 0 (3C, 3D)
0 1 1 (4C, 4D)
1 0 0
