К561ИЕ8, К176ИЕ8 и CD4017A.

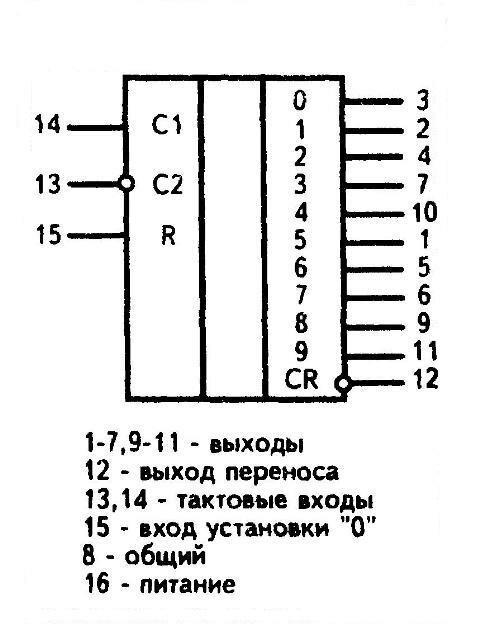

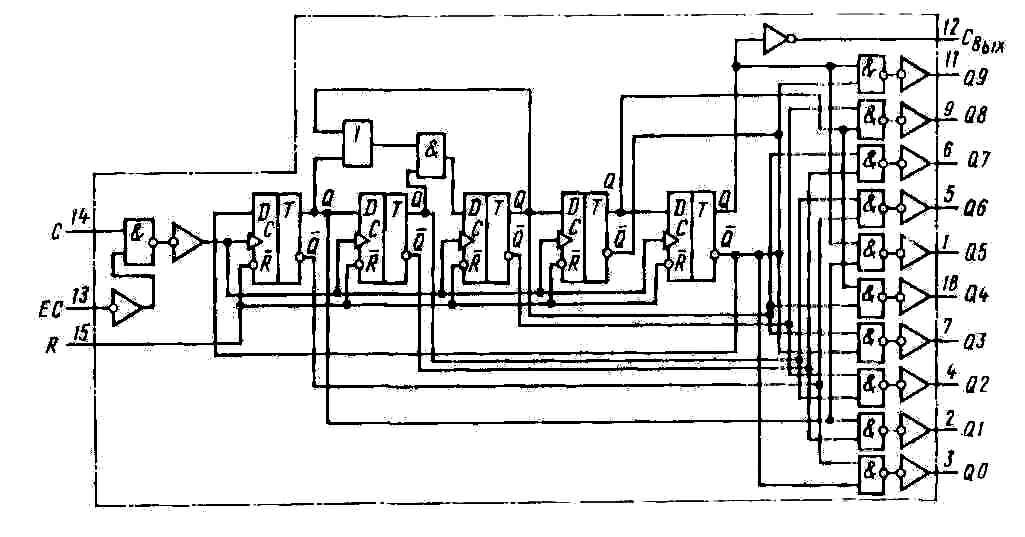

К561ИЕ8 - функциональная схема К561ИЕ8 - условное графическое изображение

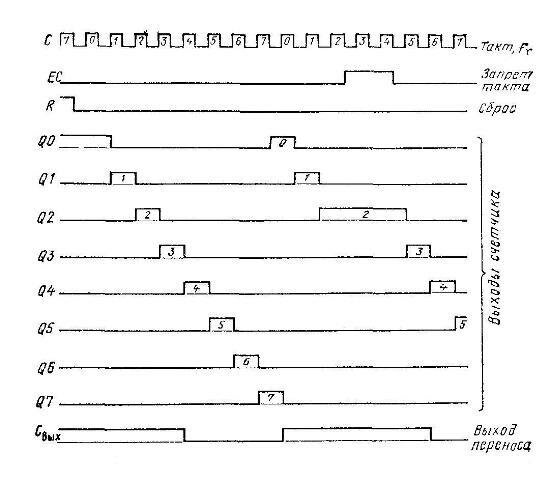

К561ИЕ8 - Диаграмма выходных состояний К561ИЕ8 - корпус микросхемы

Микросхемы К176ИЕ8 и К561ИЕ8 — десятичные счетчики-делители. Они имеют 10 дешифрированных выходов QO...Q9. Схема счетчиков содержит пятикаскадный высокоскоростной счетчик Джонсона и дешифратор, преобразующий двоичный код в сигнал на одном из десяти выходов.

Если на входе разрешения счета ЕС счётчиков К561ИЕ8 и К176ИЕ8 присутствует низкий уровень, то счетчик выполняет свои операции синхронно с положительным перепадом на тактовом входе С. При высоком уровне на входе ЕС действие тактового входа запрещается и счет останавливается. При высоком уровне на входе сброса R счетчик очищается до нулевого отсчета.

На каждом выходе дешифратора высокий уровень появляется только на период тактового импульса с соответствующим номером. Счетчик имеет выход переноса Свых. Положительный фронт выходного сигнала переноса появляется через 10 тактовых периодов и используется как тактовый сигнал для счетчика следующей декады. Максимальная тактовая частота для счетчиков К561ИЕ8 и К176ИЕ8 равна 2 МГц.

Длительность импульса запрета счета должна превышать 300 нс, длительность тактового импульса не должна быть меньше 250 нс. Время действия импульса сброса должно превышать 275 нс. Возможные логические и импульсные состояния счетчиков К561ИЕ8 и К176ИЕ8 сведены в таблицу.

Зарубежным аналогом микросхемы К561ИЕ8 является микросхема CD4017A.



К561ИЕ8 - технические данные


Количество разрядов 5
Входы управления C,R,EC
Управление по входу С фронт тактового импульса, спад тактового импульса
Напряжение питания 3...15 В
Время задержки распространения 1700 нс
Частота входного сигнала 2 МГц
Ток потребления при максимальном напряжении питания 0,2 мА
Выходной ток низкого уровня 0,18 мА
Температура окружающей среды -45...+70оС

Состояние счётчиков К561ИЕ8 и К176ИЕ8


Вход Режим
R C EC
1 Х Х Q0 = Cвых = 1
Q1...Q9 = 0
0 1 спад тактового импульса Счётчик работает
0 фронт тактового импульса 0 Счётчик работает
0 0 Х Код без изменений
0 Х 1 Код без изменений
0 1 фронт тактового импульса Код без изменений
0 спад тактового импульса 0 Код без изменений
