К561ИЕ10, MC14520A.

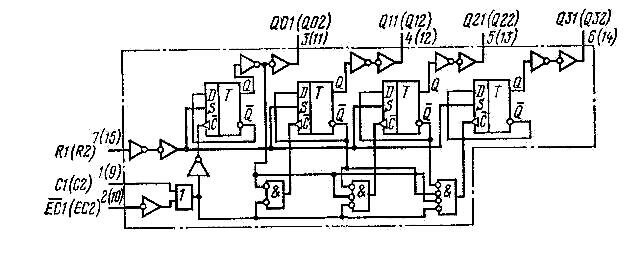

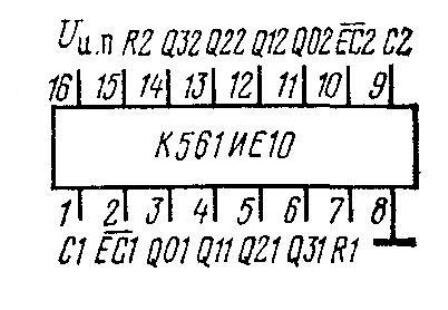

К561ИЕ10 - функциональная схема К561ИЕ10 - цоколёвка

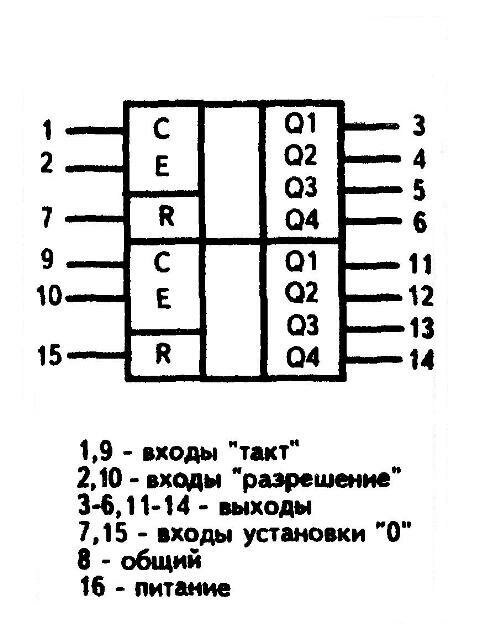

К561ИЕ10 - условное графическое изображение К561ИЕ10 - корпус микросхемы
К561ИЕ10 - график работы

Микросхема К561ИЕ10 содержит два синхронных двоичных счетчика-делителя (без дешифраторов). Каждый счетчик основан на четырех D-триггерах. Линии С EC (тактовая и разрешения тактов) взаимозаменяемые, но отличаются противоположными активными уровнями, поэтому можно организовать счет по каждому фронту такта: по положительному и отрицательному.

В обычном режиме на вход EC счётчика К561ИЕ10 следует подавать напряжение высокого уровня, поэтому ход счета окажется синхронным с каждым положительным тактовым фронтом. Счетчик работает при напряжении высокого уровня на входе сброса R. Нулевые уровни на выходах Q получатся, если на входе асинхронного сброса R будет присутствовать напряжение низкого уровня. Из таблицы видно (вторая строка), что напряжение низкого уровня на тактовом входе К561ИЕ10 может быть разрешающим, тогда тактовым станет вход EC и счетным станет отрицательный перепад импульса на входе EC.

Синхронные счетчики К561ИЕ10 можно каскадировать, но двухкаскадная схема станет асинхронной. Для этого выход Q3 первого счетчика следует соединить со входом EC последующего, подав на его тактовый вход С напряжение низкого уровня.

При напряжении питания Uи.п = 15 В максимальная тактовая частота достигает 4 МГц, минимальная длительность импульса сброса 80 нс, минимальная длительность импульса разрешения 140 нс (при питании Uи.п = 5 В значения этих параметров примерно в 3 раза хуже: 1,5 МГц, 250 нс, 400 нс).

На рисунке показана диаграмма сигналов на выходах счетчика Q0...Q5 микросхемы К561ИЕ10, где дана фазировка тактовых и разрешающих сигналов по входам С и EC. Восьмая линия диаграммы показывает выходной сигнал Q3 (дес.) десятичного варианта (микросхема CD45188) данного счетчика.

Зарубежным аналогом микросхемы К561ИЕ10 является микросхема MC14520A, а зарубежным аналогом микросхемы К1561ИЕ10 является микросхема MC14520B.

К561IE10 - технические данные


Количество разрядов 2x4
Входы управления C,R,EC
Управление по входу С фронт тактового импульса
Напряжение питания 3...15 В
Ток потребления при максимальном напряжении питания 0,7 мА
Время задержки распространения 2000 нс
Выходной ток низкого уровня 0,16 мА
Температура окружающей среды -45...+85оС

Состояние счётчиков К561ИЕ10


Вход Режим
C EC R
фронт тактового импульса 1 0 Счётчик работает
0 спад тактового импульса 0 Счётчик работает
спад тактового импульса Х 0 Код без изменений
Х фронт тактового импульса 0 Код без изменений
фронт тактового импульса 0 0 Код без изменений
1 спад тактового импульса фронт тактового импульса Код без изменений
Х Х 1 Асинхронный сброс
