К176ТМ1, CD4003

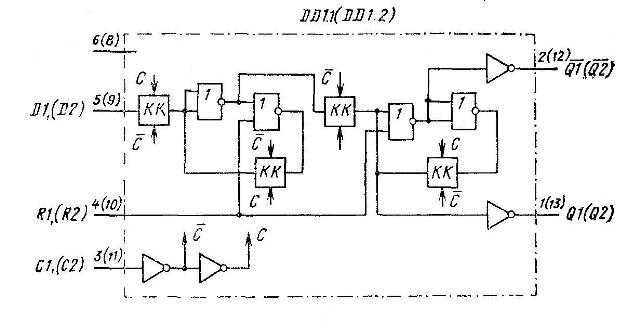

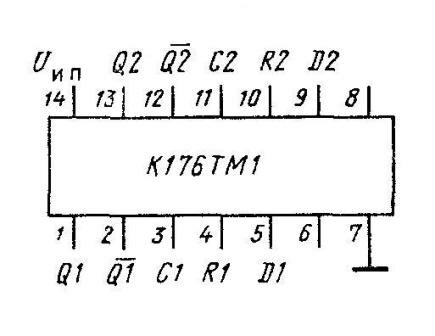

К176ТМ1 - функциональная схема К176ТМ1 - цоколёвка микросхемы

Микросхема К176ТМ1 содержит два D - триггера, причем триггер в микросхеме К176ТМ1 имеет только вход сброса R. Триггер переключается по положительному перепаду на тактовом входе С, при этом логический уровень, присутствующий на входе D передается на выход Q. Вход сброса R независим от тактового входа С и имеет высокие активные уровни. Максимальная тактовая частота до 5 МГц, но время фронта тактового сигнала не должно превышать 5 мкс. С другой стороны, длительность тактового импульса не должна быть менее 100 нс. Время установления выходных данных — более 25 нс.

Зарубежным аналогом микросхемы К176ТМ1 является микросхема CD4003.


К176ТМ1 - технические данные


Напряжение питания 9 В
Управление по входу С фронт тактового импульса
Выходной ток низкого уровня 0,5 мА
Выходной ток высокого уровня 0,5 мА
Выходное напряжение низкого уровня 0,3 В
Выходное напряжение высокого уровня 8,2 В
Время задержки распространения 590 нс
Максимальная рабочая частота 5 МГц
Температура окружающей среды -45...+85оС
