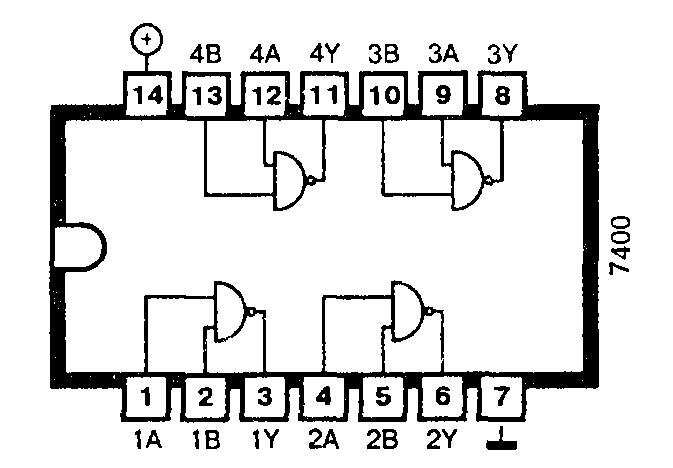

7400 - четыре логических элемента 2И-НЕ

Описание

Микросхема 7400 содержит четыре отдельных логических элемента И-НЕ с двумя входами на каждом.

Работа схемы

Все четыре логических элемента микросхемы 7400 И-НЕ можно использовать независимо друг от друга.

При подаче напряжения низкого уровня на один или оба входа каждого элемента на выходе устанавливается напряжение высокого уровня.

Если на оба входа подается напряжение высокого уровня, то на выходе формируется напряжение низкого уровня.

Логическая микросхема 74LS00-S6 по расположению контактов совместима с микросхемой 7400, однако в отличие от неё выдерживает входное напряжение до +15 В.

Применение

Реализация логических функций И, И-НЕ, инвертирование сигналов.

Производится следующая номенклатура микросхем: 7400, 74ALS00, 74AS00, 74F00, 74H00, 74L00, 74LS00, 74S00.


Технические данные


Тип микросхемы 7400 74ALS00 74AS00 74F00 74LS00 74S00 74LS00-S6
Время задержки прохождения сигнала, нс 10 6 2,6 3,4 9,5 3 10
Ток потребления, мА 8 1 4 4,4 2 15 2


Состояние микросхемы 7400


Входы Выход
A B Y
0 X 1
X 0 1
1 1 0
